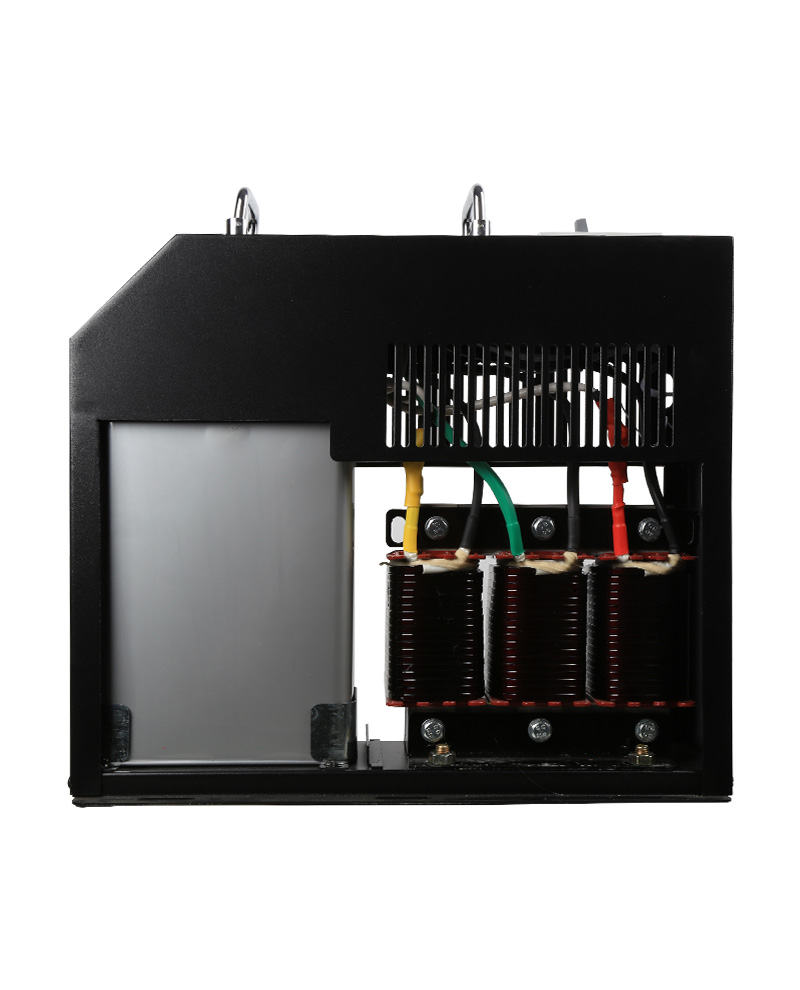

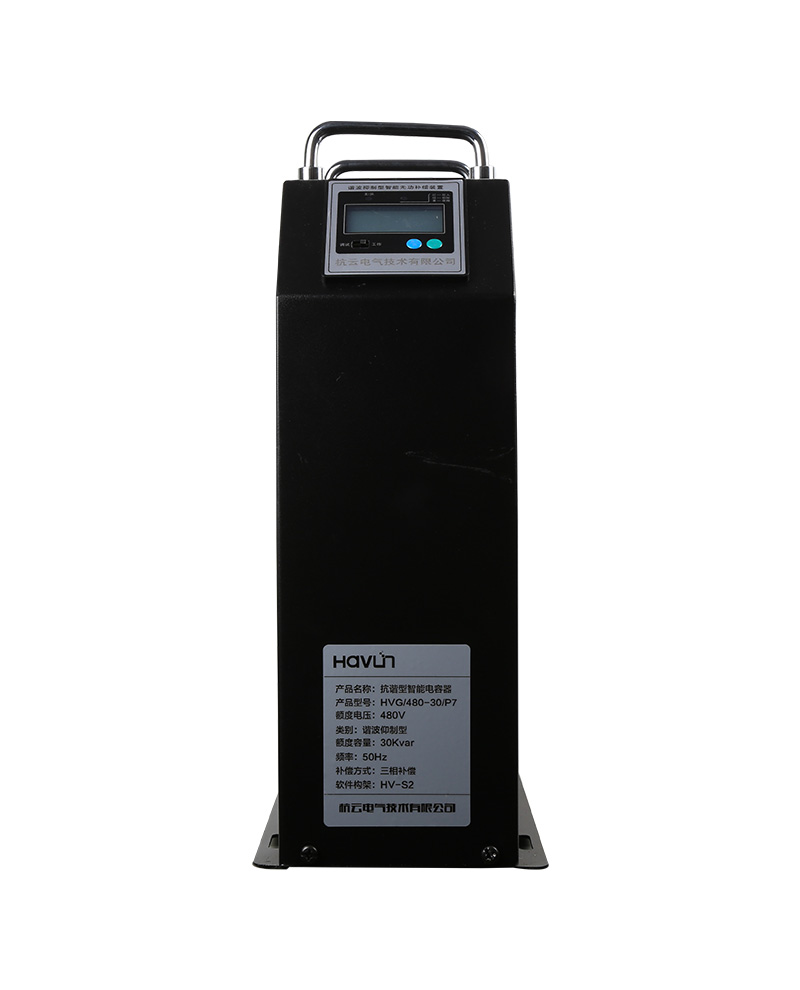

產品概述

HV系列智能集成式抗諧波低壓電力電容補償裝置是應用于0.4kV低壓配電網中的高效節能、抑制諧波、提高功率因數的新一代無功補償設備,替代傳統由智能無功補償控制器、熔絲、投切開關、濾波電抗器及電力電容器等散件組成的無功補償設備。抗諧波智能電力電容器是針對用電網絡諧波含量高,常規智能電容器不能正常運行的情況下而設計的,既能滿足無功補償,改善功率因數,又能抑制相應次數諧波對電容的影響,提高用電質量。
智能集成式抗諧波低壓電力電容補償裝置采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制造技術等新技術成果,將其智能化,實現低壓無功補償功能和使其能夠可靠工作、使其方便的過零投切、保護、測量、信號、聯機等系列功能,是低壓無功自動補償技術的重大突破,主要應用于諧波十分嚴重場合的無功補償,能夠可靠運行,不會產生諧振,對諧波無放大作用。其中串接7%電抗器的產品使用于主要諧波為5次及以上的電氣環境,串接14%電抗器的產品使用于主要諧波為3次及以上的電氣環境。
注:本產品必須配我公司HV-JKW-1型無功補償測控裝置配套使用!



應用領域

產品主要適用于鋼鐵、化工、建材、造紙、紡織、煤炭、電力、電信、鋁業、船運港口、煙草、酸酒、汽車制造、精密電子、精密機械等工業領域。同時,還可應用于通信行業電源系統、證券交易供電系統、機場港口備用電源系統、大型醫療系統、各類UPS發電機組、會展場館、商業寫字樓等商業用電系統。

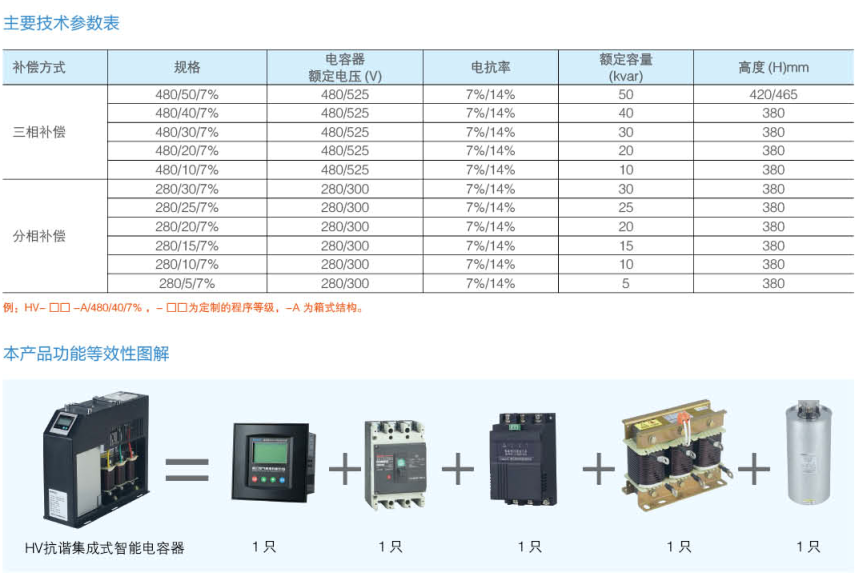

主要參數及其它條件

◆測量誤差
電壓:≤0.5%(在80-120%額定電壓范圍內)
◆保護誤差
電壓:≤0.5%,溫度;≤1℃
◆無功補償參數
電容器投切時隔:>10s(1s-10s定制)無功容量:共補≤50kvar
◆可靠性參數
控制準確率:100%,投切允許次數:100萬次,電容器容量運行時間衰減率:≤1%/年,電容器容量衰減率:≤1%/萬次,年故障率:≤1%
◆電源條件
工作電壓:380V±20%額定頻率:50Hz
◆電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》中對應條款要求。


性能特點

◆抑制諧波功能
有效的抑制高次諧波和涌流,能消除高次諧波對電容器的影響,保護電路及電容器過載,防止電容器過熱、絕緣介質的老化、自愈性能下降,使用壽命降低。
◆無涌流投切功能
采用過零投切技術,響應時間快,可實現動態跟蹤,并準確在電流電壓為零時投切,受諧波影響小即無投切涌流。
◆分相補償功能
分相補償型產品,各相電容可以分別投切,適用于三相負荷不平衡的場合,提高了無功補償的精確度。
◆測量功能
配電電壓、電抗器溫度、電容器溫度測量。
◆保護功能
回路電流速切、過流保護;電容器過壓、欠壓保護;電容器過溫、斷相、三相不平衡保護,當電容器溫度超過設定值,電容器整機退運保護,提高使用壽命,確保系統安全運行。
◆信號功能
電容器投切狀態、過欠壓狀態信號;保護動作類型、自診斷故障類型信號。
◆通信功能

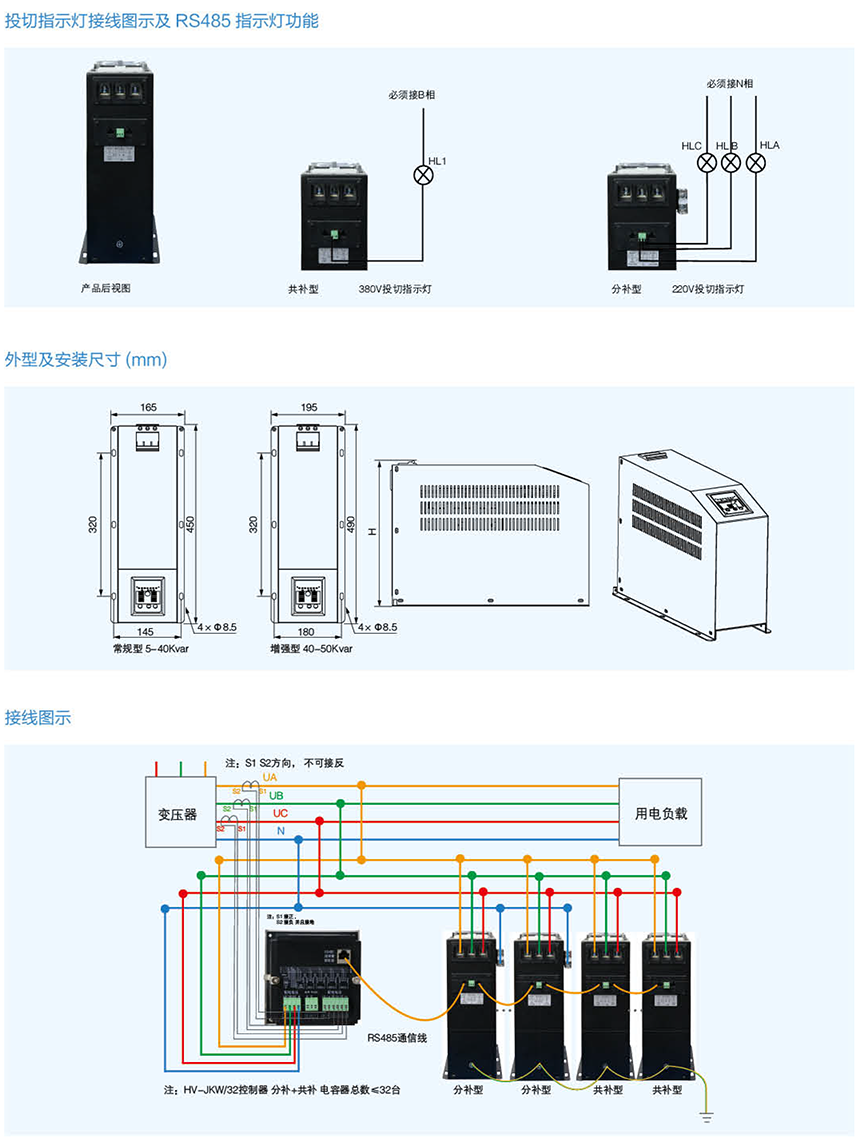

電容器和控制器之間采用RS-485通信連接,構成系統工作。
◆智能網絡控制
可自動檢測及跟蹤系統無功的變化,自動投切電容器組。容量相同的電容器按循環投切原則,容量不同的電容器按適補原則投切。電容器先投先退、先退先投;電容器運行溫度低的先投,運行溫度高的先退。
故障自診斷功能
電容器智能控制元件能對本體各項運行參數進行自診斷,一旦出現自檢故障,整機快速響應,退出運行。
