概述

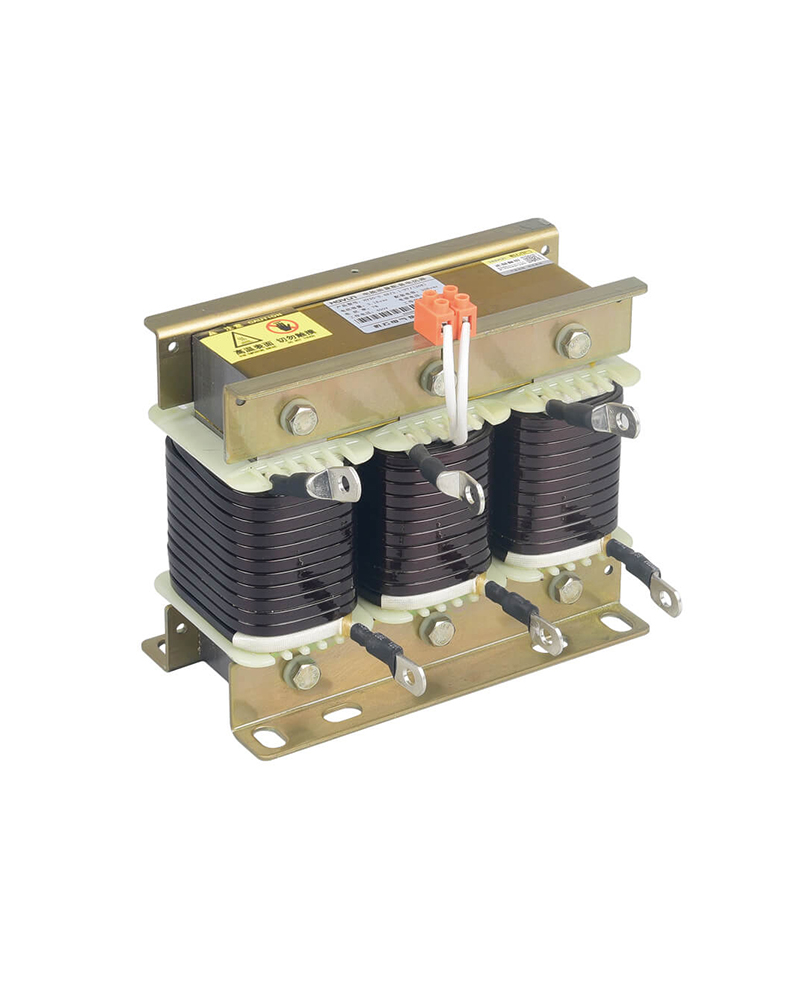

HVSG系列三相串聯濾波電抗器電容器在補償容性無功功率的時候，往往會受到諧波電流、合閘涌流及操作過電壓的影響，造成電容損壞和功率因數降低，為此需要在電容器前端加裝三相濾波電抗器，用以抑制和吸收諧波、保護電容器，避免諧波電壓電流及沖擊電壓電流的影響，改善電能質量提高系統功率因數、延長電容器使用壽命。

主要結構特點

◆該產品分為三相、單相兩種，為鐵芯干式；
◆鐵芯采用優質冷軋硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行低溫升、低噪聲的性能：
◆線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外型美觀的優點；
◆電抗器裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘→真空浸漆→熱烘固化這一流程，使電抗器線圈及鐵芯牢固成為一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果；

◆電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。

性能指標及技術參數

◆可用于電容電壓為：0.4kV、0.45kV、0.48KV、0.525kV、0.66KV、0.69kV；

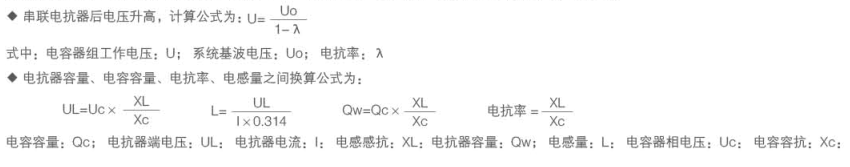

◆電抗率：0.1%、0.3%、0.5%、1%，主要用于限制合閘涌流；4.5%、5%、6%、7%用于限制合閘涌流和抑制5次及以上諧波；12%、14%，用于限制合閘涌流和抑制3次及以上諧波
◆耐壓等級為：5kV/min；絕緣等級：B級、F級、H級；噪聲≤30dB，過載能力≤1.35ln下連續運行；
